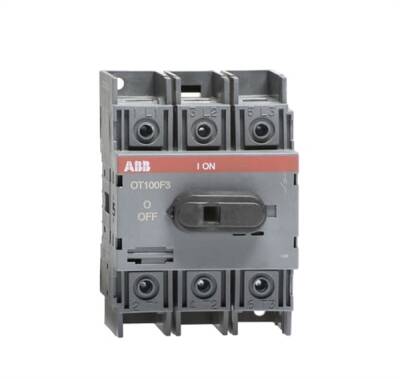

OT100F3

Boyutlar

Ürün Net Genişliği: 100 mm

Ürün Net Yüksekliği: 70 mm

Ürün Net Derinliği / Uzunluğu: verilmektedir : 74 mm

Ürün Net Ağırlığı: 0,36 kg

Teknik

Nominal Çalışma Akımı AC-21A (I e):

(380 ... 415 V) 100 A

(500 V) 100 A

(690 V) 100 A

Nominal Çalışma Akımı AC-22A (I e):

(380 ... 415 V) 100 A

(500 V) 100 A

(690 V) 100 A

Nominal Çalışma Akımı AC-23A (I e):

(380 ... 415 V) 80 A

(500 V) 60 A

(690 V) 40 A

Nominal Çalışma Gücü AC-23A (PE):

(220 ... 240 V) 22 kW

(400 ... 415 V) 37 kW

(500 V) 37 kW

(690 V) 37 kW

Geleneksel Serbest Hava Termal Akımı ( q ): q = 40 ° C 115 A

Konvansiyonel Termal Akım (I): Tamamen Kapalı 115 A

Nominal Darbe Dayanım Gerilimi (U imp): 8 kV

Anma Yalıtım Gerilimi (U i): acc. IEC / EN 60664-1 750 V'a

Nominal Çalışma Gerilimi: Ana Devre 750 V

Anma Kısa Devre Yapma Kapasitesi (I cm): (690 V) 3,6 kA

Anma Kısa Süreli Dayanım Akımı: 1 sn için 2.5 kA

Güç kaybı: Kutup Başına Nominal Çalışma Koşullarında 4,0 W

Kirlilik derecesi: 3

Sap Rengi: Siyah

Kulp Tipi: Topuz

Tutamak ve mil dahil değildir

Anahtarlar Çalışma Mekanizması: Anahtarın Üstündeki Mekanizma

Aşamalar Arası Mesafe: Standart

Hat Terminallerinin Konumu:

Üst Giriş - Alt Alt Çıkış

Alt Giriş - Üst Çıkış

Çalışma modu: Önden kumandalı

Standartlar: IEC 60947-3 / UL 98 / CSA C22.2 NO.4

Özel fonksiyonlar: Hayır

Montaj tipi: Taban montajı

Kutup sayısı: 3

Kablo Kesiti: Cu 10 ... 70 mm²

Koruma derecesi: Ön IP20

Terminal Türü: Vidalı Klemensler

Sıkma Torku: acc. IEC 60947-1 6 N · m

Mekanik Dayanıklılık: 20000

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA: 600 V

Beygir Gücü Sınıfı UL / CSA:

(110 ... 120 V AC) Tek Fazlı 5 Hp

(240 V AC) Tek Fazlı 15 Hp

(440 ... 480 V AC) Tek Fazlı 25 Hp

(550 ... 600 V AC) Tek Fazlı 20 Hp

(220 ... 240 V AC) Üç Fazlı 30 Hp

(440 ... 480 V AC) Üç Fazlı 50 Hp

(550 ... 600 V AC) Üç Fazlı 50 Hp

Amper Derecesi UL / CSA: 100 A

Sıkma Torku UL / CSA: 55 inç · lb
