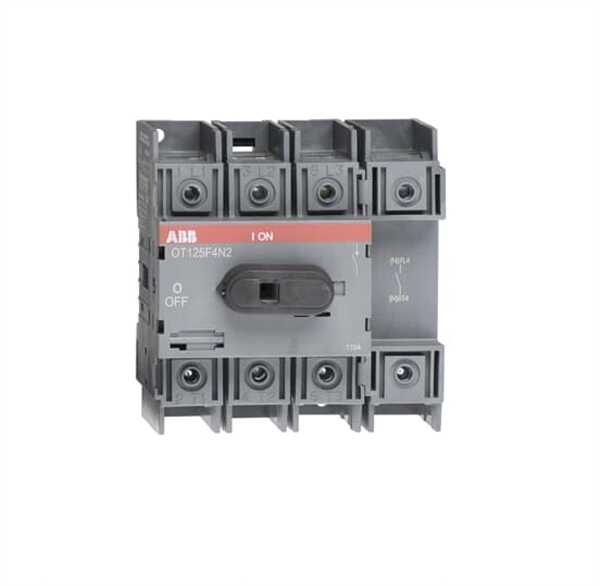

OT125F4N2

GENEL BİLGİ

Genişletilmiş Ürün Tipi:OT125F4N2

Ürün kimliği:1SCA105051R1001

EAN:6417019391816

Boyutlar

Ürün Net Genişliği:96,5 mm

Ürün Net Yüksekliği:100 mm

Ürün Net Derinliği / Uzunluğu:74 mm

Ürün Net Ağırlığı:0,49 kg

Teknik

Anma Çalışma Akımı AC-21A (I e ):

(380 ... 415 V) 125 A

(500 V) 125 A

(690 V) 125 A

Anma Çalışma Akımı AC-22A (I e ):

(380 ... 415 V) 125 A

(500 V) 125 A

(690 V) 125 A

Anma Çalışma Akımı AC-23A (I e ):

(380 ... 415 V) 90 A

(500 V) 70 A

(690 V) 50 A

Anma Çalışma Gücü AC-23A (P e ):

(220 ... 240 V) 22 kW

(400 ... 415 V) 45 kW

(500 V) 45 kW

(690 V) 45 kW

Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 125 Bir

Konvansiyonel Termal Akım (I the ):Tamamen Kapalı 125 A

Anma Darbe Dayanım Gerilimi (U imp ):8 kV

Anma Yalıtım Gerilimi (U i ):acc. IEC / EN 60664-1 750 V'a göre

Anma Çalışma Gerilimi:Ana Devre 750 V

Anma Kısa Devre Yapma Kapasitesi (I cm ):(690 V) 3,6 kA

Kısa Süreli Anma Dayanım Akımı (I cw ):1 sn için 2,5 kA

Güç kaybı:Kutup Başına 6,3 W Nominal Çalışma Koşullarında

Kirlilik derecesi:3

Kulp Tipi:Topuz

Kolu ve mil dahil değildir

Dördüncü Kutup Pozisyonu:Sağ Taraf

Dördüncü Kutup Tipi:Anahtarlı - Eşzamanlı İşlev

Anahtarlar Çalışma Mekanizması:Anahtarın Üstündeki Mekanizma

Aşamalar Arası Mesafe:Standart

Hat Terminallerinin Konumu:

Yukarıdan İçeri - Aşağıdan Dışa

Alttan İçeri - Üstten Dışarı

Çalışma modu:Önden işletilen

Standartlar:IEC 60947-3

Özel fonksiyonlar:Hayır

Montaj tipi:Taban montajı

Kutup sayısı:4

Kablo Kesiti:Cu 10 ... 70 mm²

Koruma derecesi:Ön IP20

Terminal Tipi:Vidalı Klemensler

Sıkma Torku:acc. IEC 60947-1 6 N · m

Mekanik Dayanıklılık:20.000

Kilit tipi:Hayır

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA:600 V

Beygir Gücü Derecesi UL / CSA:

(UL 200 V'ye göre) 25 Hp

(UL 480 V'ye göre) 50 Hp

(UL 240 V'ye göre) 30 Hp

(UL 208 V'ye göre) 25 Hp

(UL 600 V'ye göre) 50 Hp

Amper Derecesi UL / CSA:100 A

Çevresel

RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca
