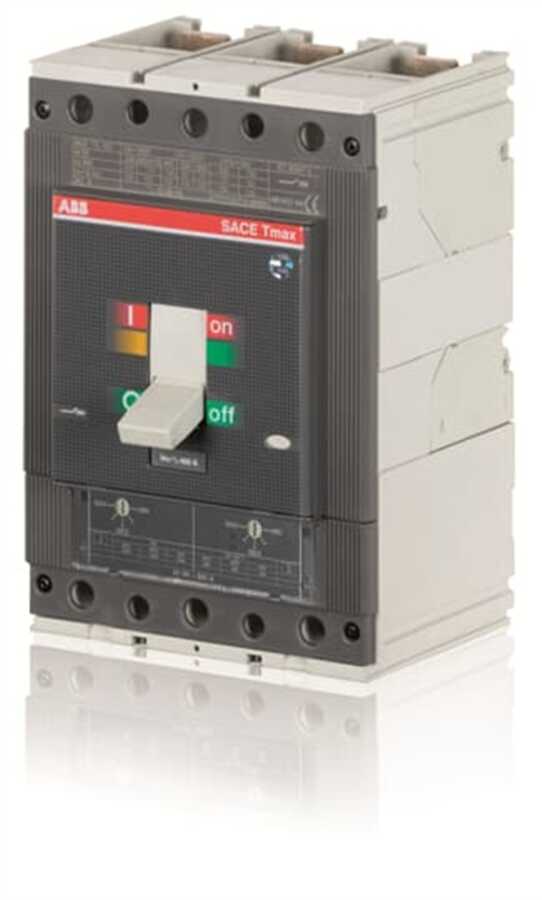

T5S 400, TMA, In=400A, 3p
C.BREAKER TMAX T5S 400 ÖN TERMİNALLER VE TERMOMAGNETİK SÖKME İLE ÜÇ KUTUPLU SABİT TMA R 400 I3 = 2000 ... 4000 A
Boyutlar
Ürün Net Genişliği: 140 mm
Ürün Net Yüksekliği : 205 mm
Ürün Net Derinliği / Uzunluğu: 103,5 mm
Ürün Net Ağırlığı: 4.502 kilo
Ek bilgi
Elektriksel Dayanıklılık:
7000 devir saatte 60 devir
Mekanik Dayanıklılık:
20000 devir saatte 120 devir
Kutup sayısı: 3
Güç kaybı: Direk Başına Nominal Çalışma Koşullarında 19,5 W
Ürün Ana Tipi: SACE Tmax T
Ürün adı: Kalıplı Kutulu Devre Kesici
Ürün tipi: CB
Anma Akımı (I n): Ana Devre 400 A
Nominal Darbe Dayanım Gerilimi (U imp): 8 kV
Nominal İzolasyon Gerilimi (U i): 1000 V
Nominal Çalışma Gerilimi:
690 V AC
750 V DC
Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):
(220 V AC) 85 kA
(230 V AC) 85 kA
(380 V AC) 50 kA
(400 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 40 kA
(500 V AC) 30 kA
(690 V AC) 25 kA
Anma Kısa Süreli Dayanım Akımı: 1 s 5 kA için
Nominal Kısa Devre Kesme Kapasitesi (I cu):
(220 V AC) 85 kA
(230 V AC) 85 kA
(380 V AC) 50 kA
(400 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 40 kA
(500 V AC) 30 kA
(690 V AC) 25 kA
(250 V DC) 2 Kutuplu 50 kA
(500 V DC) 2 Kutuplu 36 kA
(750 V DC) 3 Kutuplu 25 kA Serisi
Anma Kesintisiz Akım (I u): 400 A
Yayın Türü: TM
Standartlar: IEC
Alt türü: T5
İçin uygun: T5
Ürün Sınıfına Uygun : Kalıplı Kutulu Devre Kesiciler
Terminal Bağlantı Tipi: Sabit Devre Kesiciler
Ön
Test Gerilimi Maks. (U testi): 3500 V
Endüstriyel Frekansta 1 Dakika Test Gerilimi: 3500 V
Sürüm : F
