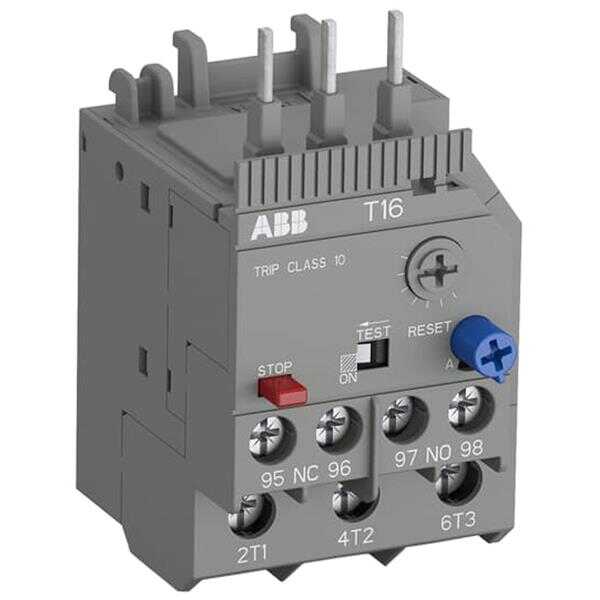

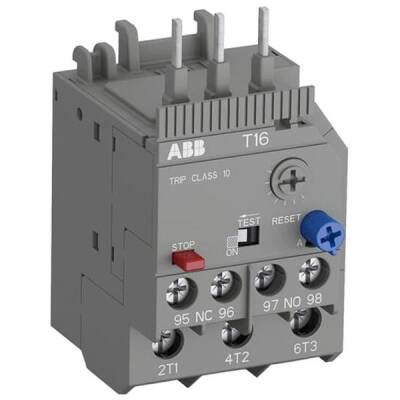

T16-5.7

Boyutlar

Ürün Net Genişliği: 45 mm

Ürün Net Yüksekliği: 76,7 mm

Ürün Net Derinliği / Uzunluğu: 53,5 mm

Ürün Net Ağırlığı : 0.1 kg

Teknik

Ayar Aralığı: 4.2 ... 5.7 A

Nominal Çalışma Gerilimi:

Yardımcı Devre 600 V AC / DC

Ana Devre 690 V AC

Nominal Çalışma Akımı (I e): 5,7 A

Nominal Çalışma Akımı AC-3 (I e): 5,7 A

Nominal Frekans (f):

Yardımcı Devre 50 Hz

Yardımcı Devre 60 Hz

Yardımcı Devre DC

Ana Devre 50 Hz

Ana Devre 60 Hz

Nominal Darbe Dayanım Gerilimi (U imp):

Yardımcı Devre 6 kV

Ana Devre 6 kV

Nominal İzolasyon Gerilimi (U i): 690 V

Kutup sayısı: 3

Yardımcı Yardımcı Kişi Sayısı NC: 1

Yardımcı Kontak Sayısı NO: 1

Korunan Kutup Sayısı: 3

Geleneksel Serbest Hava Termal Akımı (Ith):

Yardımcı Devre NC 6 A

Yardımcı Devre NO 4 A

Nominal Çalışma Akımı AC-15 (I e):

(120 V) NC 3 A

(120 V) NO 0,5 A

(240 V) NC 3 A

(240 V) NO 0,5 A

(400 V) NC 0,75 A

(400 V) NO 0,5 A

(500 V) NC 0,75 A

(500 V) YOK 0,5 A

Nominal Çalışma Akımı DC-13 (I e):

(125 V) NC 0,55 A

(125 V) NO 0,55 A

(24 V) NC 1,25 A

(24 V) NO 1.25 A

(250 V) NC 0,27 A

(250 V) NO 0,27 A

(500 V) NC 0,15 A

(500 V) NO 0,15 A

(60 V) NC 0,55 A

(60 V) NO 0,55 A

Koruma derecesi : IP20

Kirlilik derecesi: 3

Bağlantı Kapasitesi Yardımcı Devresi:

Yüksüklü

Esnek 1 / 2x 0,75 ... 2,5 mm² Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5 mm²

Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5 mm²

Esnek 1 / 2x 0,75 ... 1 mm²

Esnek 1 / 2x 1. .. 2,5 mm²

Sert 1 / 2x 0,75 ... 4 mm²

Bağlantı Kapasitesi Ana Devresi:

Yüksüklü

Esnek 1 / 2x 0,75 ... 4 mm² Yalıtımlı Yüksüklü Esnek 1 / 2x 0,75 ... 4 mm²

Esnek 1 / 2x 0,75 ... 4 mm²

Katı 1 / 2x 0,75 ... 1,5 mm²

Katı 1/2 x 1,5 ... 4 mm²

Bükülü 1 / 2x 1 ... 4 mm²

Sıkma Torku:

Yardımcı Devre 1 ... 1.2 N · m

Ana Devre 1.1 ... 1.5 N · m

Tel Sıyırma Uzunluğu:

Yardımcı Devre 9 mm

Ana Devre 12 mm

Tavsiye Edilen Tornavida: Ana Devre Pozidriv 2

Montaj konumu: Pozisyon 1 ila 5

Güç kaybı: Kutup Başına Nominal Çalışma Koşullarında 1.1 ... 2.0 W

İçin uygun:

B6

BC6

B7

BC7

VB6

VBC6

VB7

VBC7

AS09

AS12

AS16

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-4-1

IEC / EN 60947-5-1

UL 60947-1

UL 60947-4-1

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA: Ana Devre 600 V AC

Amper Derecesi UL / CSA: 5,7 A

İletişim Derecesi UL / CSA:

(NC :) B600

(NC :) Q600

(HAYIR :) Q600

(HAYIR :) D300

Bağlantı Kapasitesi Ana Devre UL / CSA:

Esnek 1 / 2x 18-12 AWG

Bükülü 1 / 2x 18-10 AWG

Bağlantı Kapasitesi Yardımcı Devre UL / CSA:

Esnek 1 / 2x 18-12 AWG

Bükülü 1 / 2x 18-12 AWG

Sıkma Torku UL / CSA:

Yardımcı Devre 9 ... 11 inç · lb

Ana Devre 9 ... 13 inç · lb

Çevre

Ortam hava sıcaklığı:

Çalışma -25 ... +60 ° C

Çalışma Telafi Edilmiş -25 ... +60 ° C

Depolama -50 ... +80 ° C

Ortam Hava Sıcaklığı Telafisi: Evet

İzin Ver Maksimum Çalışma İrtifası: 2000 metre

Şok Direnci acc. IEC 60068-2-27'ye göre: 11 ms Darbe 22g

Titreşimlere Direnç acc. IEC 60068-2-6'ya göre: 3g / 3 ... 150 Hz

RoHS Durumu: 2011/65 / AB AB Direktifi şart
