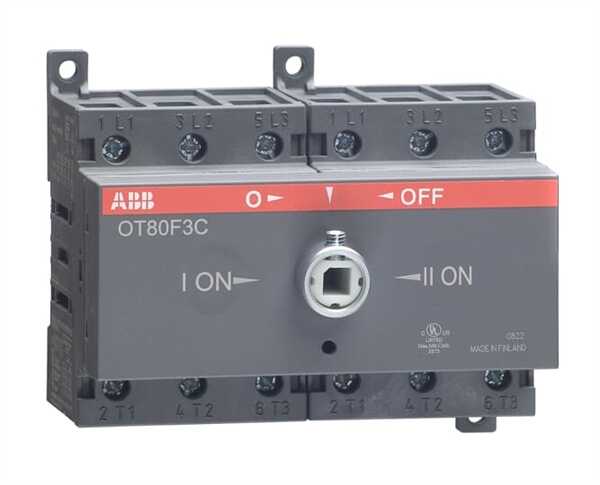

OT80F3C

GENEL BİLGİ

Genişletilmiş Ürün Tipi:OT80F3C

Ürün kimliği:1SCA105402R1001

EAN:6417019393377

Boyutlar

Ürün Net Genişliği:105 mm

Ürün Net Yüksekliği:92 mm

Ürün Net Derinliği / Uzunluğu:85 mm

Ürün Net Ağırlığı:0,64 kg

Teknik

Anma Çalışma Akımı AC-21A (I e ):

(380 ... 415 V) 80 A

(500 V) 80 A

(690 V) 80 A

Anma Çalışma Akımı AC-22A (I e ):

(380 ... 415 V) 80 A

(500 V) 80 A

(690 V) 80 A

Anma Çalışma Akımı AC-23A (I e ):

(380 ... 415 V) 75 A

(500 V) 58 A

(690 V) 20 A

Anma Çalışma Gücü AC-23A (P e ):

(380 ... 415 V) 37 kW

(500 V) 37 kW

(690 V) 18,5 kW

Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 80 A

Konvansiyonel Termal Akım (I the ):Tamamen Kapalı 80 A

Anma Darbe Dayanım Gerilimi (U imp ):8 kV

Anma Yalıtım Gerilimi (U i ):750 V

Anma Çalışma Gerilimi:750 V

Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 1.5 kiloamper rms için

Güç kaybı:4,5 W

Kirlilik derecesi:3

Sap Rengi:Siyah

Kulp Tipi:Kulp ve şaft dahil değildir

Anahtarlar Çalışma Mekanizması:Anahtarın Üstündeki Mekanizma

Aşamalar Arası Mesafe:Standart

Hat Terminallerinin Konumu:Yukarıdan İçeriye - Alttan Dışarıya

Çalışma modu:Önden işletilen

Montaj tipi:Taban montajı

Kutup sayısı:3

Kablo Kesiti:1,5 ... 35 mm²

Koruma derecesi:Ön IP20

Teknik UL / CSA

Beygir Gücü Derecesi UL / CSA:

(UL 200 V'ye göre) 20 Hp

(UL 208 V'ye göre) 20 Hp

(UL 240 V'ye göre) 20 Hp

(UL 480 V'ye göre) 40 Hp

(UL 600 V'ye göre) 40 Hp

Amper Derecesi UL / CSA:80 bir
