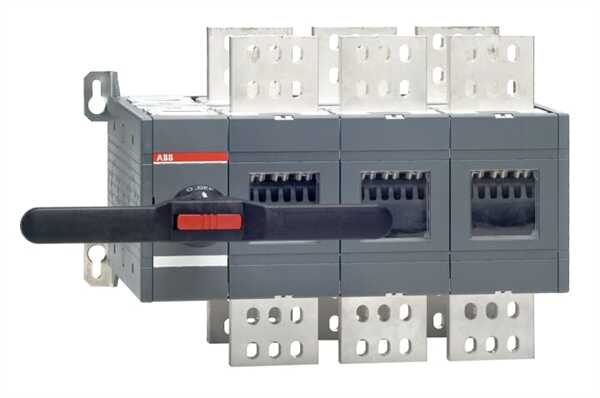

OT2000E03CP

GENEL BİLGİ

Genişletilmiş Ürün Tipi:OT2000E03CP

Ürün kimliği:1SCA103908R1001

EAN:6417019382814

Boyutlar

Ürün Net Genişliği:538 mm

Ürün Net Yüksekliği:377 mm

Ürün Net Derinliği / Uzunluğu:335 mm

Ürün Net Ağırlığı:54,285 kg

119,68 lb

Teknik

Anma Çalışma Akımı AC-21B (I e ):

(380 ... 415 V) 2000 A

(500 V) 2000 A

Anma Çalışma Akımı AC-31B (I e ):(380 ... 415 V) 2000 A

Anma Çalışma Akımı AC-33B (I e ):(380 ... 415 V) 2000 A

Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 2000 A

Anma Darbe Dayanım Gerilimi (U imp ):12 kV

Anma Yalıtım Gerilimi (U i ):1000 V

Anma Çalışma Gerilimi:1000 V

Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 55 kiloamper rms için

Güç kaybı:55 W

Kirlilik derecesi:3

Sap Rengi:Siyah

Kulp Tipi:Kulp ve şaft dahildir

Anahtarlar Çalışma Mekanizması:Anahtarın Sonundaki Mekanizma

03 (Sol Taraf)

Aşamalar Arası Mesafe:Standart

Hat Terminallerinin Konumu:Yukarıdan İçeri - Alttan Dışarıya, Alttan İçeri - Üstten Dışarı

Çalışma modu:Önden işletilen

Montaj tipi:Taban montajı

Kutup sayısı:3

Koruma derecesi:Ön IP20

Terminal Genişliği:100 mm

Sıkma Torku:acc. IEC 60947-1 50 ... 75 N · m
