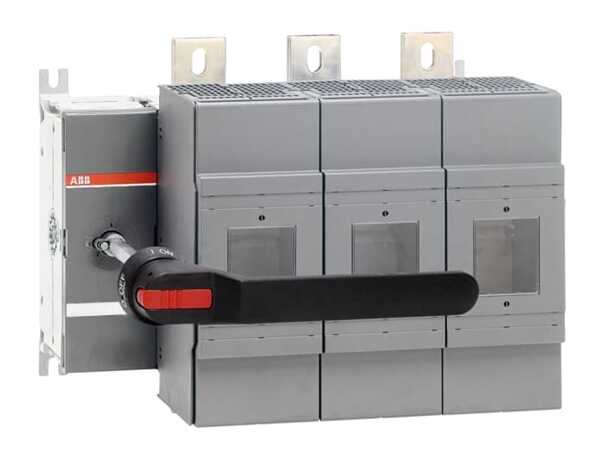

OS1250D03P

Boyutlar:

Ürün Net Genişliği: 429 mm

Ürün Net Yüksekliği: 356 mm (milimetre)

Ürün Net Derinliği / Uzunluğu: verilen: 366 mm

Ürün Net Ağırlığı: 27,86 kg (61,42 lb)

Teknik:

Nominal Çalışma Akımı AC-21A (I e):

(380 ... 415 V) 1250 A

(500 V) 1250 A

(690 V) 1250 A

Nominal Çalışma Akımı AC-21B (I e):

(500 V) 1250 A

(690 V) 1250 A

Nominal Çalışma Akımı AC-22A (I e) :( 380 ... 415 V) 1250 A

Nominal Çalışma Akımı AC-22B (I e):

( 500 V) 1250 A

(690 V) 1250 A

Nominal Çalışma Akımı AC-23A (I e) :( 380 ... 415 V) 1000 A

Nominal Çalışma Akımı AC-23B (I e):

( 500 V) 1000 A

(690 V) 1000 A

Nominal Çalışma Gücü AC-23A (P e):

(220 ... 240 V) 315 kW

(400 V) 560 kW

(415 V) 560 kW

(500 V) 710 kW

(690 V) 1000 kW

Geleneksel Serbest Hava Termal Akımı ( q ): q = 40 ° C 1250 A

Konvansiyonel Termal Akım (I): Tamamen Kapalı 1000 A

Nominal Darbe Dayanım Gerilimi (U imp): 12 kV

Nominal İzolasyon Gerilimi (U i): 1000 V

Nominal Çalışma Gerilimi: 500 V

Anma Kısa Süreli Dayanım Akımı: 1 s 40 kiloamper rms için

Anma Koşullu Kısa Devre Akımı: ( 690 V) 80 kA

Güç kaybı: Direk Başına Nominal Çalışma Koşullarında 110 W

Kirlilik derecesi : 3

Kulp Tipi: Kulp ve şaft dahil

Anahtarlar Çalışma Mekanizması: 03 (Sol Taraf)

Hat Terminallerinin Konumu:

Üst Giriş - Alt Alt Çıkış

Alt Giriş - Üst Çıkış

Sigorta Boyutu : 4

Sigorta Sistemi: DIN

Çalışma modu: Ön Kumandalı

Standartlar: IEC 60947-3

Montaj tipi: Taban montajı

Kutup sayısı: 3

Terminal Türü: Lug terminalleri

Terminal Genişliği: 50 mm

Sıkma Torku: 50 ... 75 N · m
