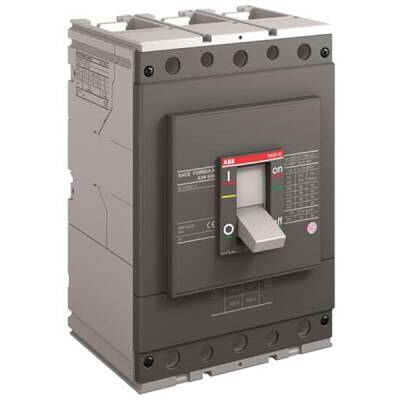

KIRICI FORMÜLÜ A3N 630 ÖN TERMİNALLER VE TERMOMAGNETİK BÜLTENLE ÜÇ KUTUPLU SABİT TMF R 500-5000 A
Boyutlar
Ürün Net Genişliği: 139,5 mm
Ürün Net Yüksekliği: 205 mm
Ürün Net Derinliği / Uzunluğu: 103,5 mm
Ürün Net Ağırlığı: 4.589 kilo
Ek bilgi
Elektriksel Dayanıklılık: 2000 döngü
Mekanik Dayanıklılık: Nr. İşlemler 5000 döngüsü
Kutup sayısı: 3
Açılış zamanı:
SOR 15 ms ile
CB UVR CB25 ms ile CB
Güç kaybı: Kutup Başına Nominal Çalışma Koşullarında 28,8 W
Ürün Ana Tipi : SACE FORMULA
Ürün adı: Kalıplı Kutulu Devre Kesici
Ürün tipi: CB
Anma Akımı (I n): Ana Devre 500 A
Nominal Darbe Dayanım Gerilimi (U imp): 6 kV
Anma Yalıtım Gerilimi (U i): 690 V
Nominal Çalışma Gerilimi:
550 V AC
250 V DC
Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):
(240 V AC) 42,5 kA
(380 V AC) 18 kA
(415 V AC) 18 kA
(440 V AC) 18 kA
(480 V AC) 12,5 kA
(500 V AC) 10 kA
(250 V DC) 2 Kutuplu 18 kA Serisi
Nominal Kısa Devre Kesme Kapasitesi (I cu):
(240 V AC) 85 kA
(380 V AC) 36 kA
(415 V AC) 36 kA
(440 V AC) 36 kA
(480 V AC) 25 kA
(500 V AC) 20 kA
(250 V DC) 2 Kutuplu 36 kA Serisi
Anma Kesintisiz Akım (I u): 630 A
Yayın Türü: TM
Standartlar: IEC
Alt tür: A3
Terminal Bağlantı Tipi: Ön
Sürüm: F
